產品型號: Type60-KI刀口皮帶輸送機
產品名稱:60型刀口皮帶輸送機
使用強度更高的60mm鋁合金型材支架，皮帶傳送、驅動。前端使用R3的端軸，形成刀口形狀，方便與其他輸送機對接，使更小物品輸送比較順暢。標準型一端為刀口式樣二側帶刀口式樣需要特別說明。。驅動部為鑄鋁一體成型，主動輪和從動輪為鋁同步輪，皮帶為樹脂同步帶，具有精度高、靜音性及耐久性，無油脂污染。
>>說明
1.定速：2.0～29m/min
2.變速：0.14～32m/min
3.幅寬: 200mm～600mm
4.搬送能力: max約15kg（水平分散荷重時）
>>仕様

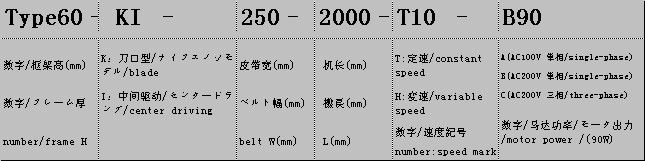

選型標記方法
標準式樣(單位：mm)
| 皮帶幅寬 | 200 | 250 | 300 | 400 | 500 | 600 |
| 機寬 | 280 | 330 | 380 | 480 | 580 | 680 |
| 機長 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 機高 | 169 | 電源 | AC100V(單相），AC200V（單相），AC200V（三相） | |||||||
| 皮帶速度 | 定速，變速 | 皮帶材質 | PVC皮帶（標準），PU帶 | |||||||
| 電機功率 | 60W/90W | 附屬件 | 腳，護欄，其它… | |||||||
搬送能力：15kg/臺
皮帶速度表
| 減 速 比 | 速度記號 | 定速(m/min) 50/60Hz | 速度記號 | 変速(m/min) 50?60Hz | |||||
| 1/180 | T1 | 2.0/2.5 | H1 | 0.14～2.7 | |||||
| 1/150 | T2 | 2.5/2.9 | H2 | 0.16～3.3 | |||||
| 1/120 | T3 | 3.1/3.7 | H3 | 0.20～4.1 | |||||
| 1/100 | T4 | 3.7/4.4 | H4 | 0.25～4.9 | |||||
| 1/90 | T5 | 4.1/4.9 | H5 | 0.27～5.5 | |||||
| 1/75 | T6 | 4.9/5.9 | H6 | 0.33～6.5 | |||||
| 1/60 | T7 | 6.1/7.4 | H7 | 0.41～8.6 | |||||
| 1/50 | T8 | 7.4/8.8 | H8 | 0.49～9.8 | |||||
| 1/36 | T9 | 10.2/12.3 | H9 | 0.68～13.6 | |||||
| 1/30 | T10 | 12.3/14.7 | H10 | 0.82～16.4 | |||||
| 1/25 | T11 | 14.7/17.7 | H11 | 0.98～19.6 | |||||
| 1/18 | T12 | 20.5/24.6 | H12 | 1.36～27.3 | |||||
| 1/15 | T13 | 24.6/29.5 | H13 | 1.64～32.7 | |||||
>>示意圖
